使用说明书：MQCTB电流互感器二次过电压保护器使用说明书

下载地址：PDF格式　

---

感谢您选择我司MQCTB电流互感器二次过电压保护器系列产品，为了方便您选购和安全、正确、高效的使用本产品,请仔细阅读本说明书并在使用时务必注意以下几点:

注意:

1. 该电容器系列产品必须有专业人员进行安装与检修；
2. 在对该电容器系列产品进行任何外问接线操作前、必须切断输入信号和电源；
3. 使用合适的电压检测装置来确定该电容器系列产品各部有无电压；
4. 提供给该电容器系列产品的参数需在额定范围内；
5. 给电容器系列产品上电时确认电源是否符合该装置的工作电压范围；
6. 检修时请确认电闸已经拉下，并确认无电；



一、功能简介

电流互感器（CT）在电力系统中，广泛用于一次测量与控制。电流互感器的二次侧近似短路状态，输出极小的电压。运行中如果二次侧开路，或一次侧绕组流过异常电流（如雷电流、谐振电流、电感启动电流、电容充电电流等），都会在二次侧产生数千伏甚至上万伏的过电压。这不仅给二次侧系统绝缘造成危害，还会使电流互感器过激而烧毁，甚至危机工作人员的生命安全。

电流互感器保护器是多回路保护器。安装于开关柜二次导轨上。保护器本身有复位按钮，有远程复位端子（J1、J2）可以延伸到操作部位，保护输出的同时有继电器的闭合触点输出（K1、K2）可以用于自动化连锁。

二、技术参数

保护原理：当电流互感器因故障开路时，指示灯亮，可控硅导通保护电流互感器。

型号说明

三、测试方法及原理图

用调压器将电压调至140-170V，（也可用220V市电串入40-100W灯泡）模拟互感器开路电压，用灯泡模拟互感器负载，可控硅导通，灯泡亮，保护功能起作用。继电器（K1、K2）闭合，驱动报警或联动，用复位按钮或J1、J2清除记忆，释放可控硅和继电器。

四、外形尺寸

安装方式:导轨安装/固定安装

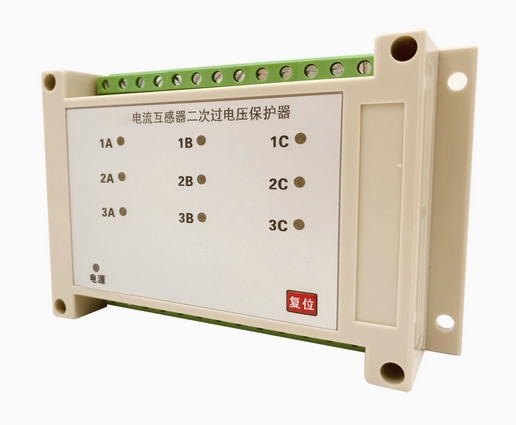

五、产品图

注：产品不断更新，资料更新可能由于某些原因无法和实物产品同步更新，具体请以实物为准。
